亚洲国产精品激情在线观看_色婷婷综合久久久中文字幕_亚洲色无码播放亚洲成av_最新免费一区二区三区
歡迎光臨石家莊馬躍建材有限公司官網(wǎng)!

設(shè)為首頁| RSS訂閱 | 熱門標(biāo)簽 | 聯(lián)系我們 | 關(guān)于馬躍 實力商家:更品質(zhì),更可靠,更貼心 馬躍建材微博 English

石家莊馬躍建材有限公司

石家莊馬躍建材有限公司
咨詢熱線: 18132187457

0311-68008810

當(dāng)前位置: > 新聞中心 > 企業(yè)動態(tài)

粉煤灰漂珠磚昀生產(chǎn)

文章出處:  人氣:1415發(fā)表時間:2017/4/19 8:49:00

  粉煤灰漂珠磚昀生產(chǎn)

  漂珠磚是以漂珠、粉煤灰為主要原料輔以結(jié)合粘 土、高鋁礬土、熟料等原料制造而成。其機械強度、耐 高溫性能、熱導(dǎo)率及使用性能都優(yōu)于中檔隔熱材料, 甚至可與硅酸鋁纖維相媲美。因此,是一種較好的和 用途廣泛的新型隔熱耐火材料。

  生產(chǎn)工藝流程 使用性能。比如在配方中引入球狀燒失物,不僅可以 降低制品的比重,而且可使制品的重?zé)€變化和導(dǎo)熱 性能得到提高。表1列出各種標(biāo)號制品的漂珠用量。表1 各種標(biāo)號制品的漂珠用量 (%) 成型一干燥一燒成一揀選包裝

  漂珠和結(jié)合劑的選擇 漂珠干燥(除鐵)一配料靜混料一困料一 漂珠磚生產(chǎn)多采用半于法成型,工藝流程如下:

  混料半干法成型時,宜采用強制式攪拌機混 料。在加料順序上,一般情況下,結(jié)合劑及水應(yīng)在漂珠 和其他物料混勻后加入,以保證混料的均一性。半干 性成型時,物料的干混時間控制在3~4min,濕混以 5min為宜。混料后,物料成型的水分應(yīng)在13%~20%之 間,生產(chǎn)過程中,還要視季節(jié)變化和制品指標(biāo)要求適當(dāng)調(diào)整。

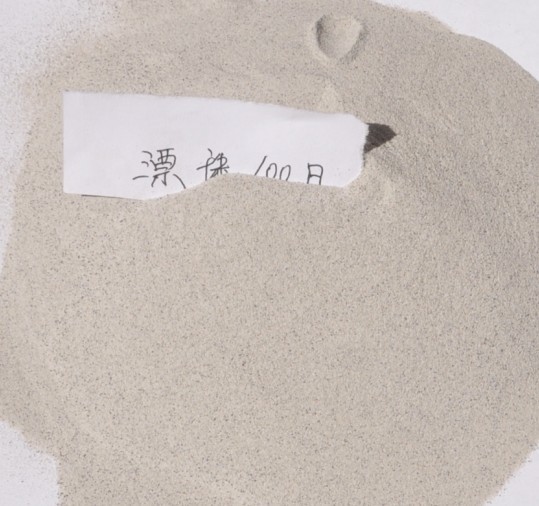

  漂珠的選擇空心漂珠的物化性能因煤種及操 作方法不同而有較大波動,生產(chǎn)中可將其分級利用。 一般說來,以選用容重小于0。49。/em3、珠體表面光滑、 整珠率在98%以上且鐵含量較低的較為合適。在應(yīng)用 于生產(chǎn)時,還要重視漂珠的粒度組成,它可以影響制 品的成型性能、燒成工藝和使用性能。

  困料通常在半千法混練后,短時間內(nèi)有的原料 很難達到水分均一。如立即成型,坯體容易變形,影響 制品質(zhì)量。困料時間一般為8個小時,混料表面在困料 時間內(nèi)應(yīng)盡可能避免干燥。困料還可使泥料中的粘土 充分水解,泥料塑性提高,便于成型。

  成型漂珠呈玻璃狀,表面光滑,成型時物料容 易移動,所需壓力不太大,以15-30t靜壓為宜。成型時 往往會出現(xiàn)某些缺陷,此時應(yīng)立即進行處理,防止不 合格品進入下一工序。比如:出現(xiàn)粘模時可在模具上 涂一些氧化鋁細粉,出現(xiàn)起層時可采取兩次加壓或靜 止加法解決。此外,常見的缺陷還有燒失物、加入物因 彈性后效而發(fā)生層裂現(xiàn)象,此時可適當(dāng)增加物料的含 水率。

  干燥空心漂珠磚的坯體具有細微粒結(jié)構(gòu),水分 比較容易排出,且采用的是半干法成型,坯體內(nèi)含水 率不高,故可采取快干法以提高生產(chǎn)效率。一般經(jīng)驗, 干燥介質(zhì)的溫度不超過150%,當(dāng)干燥后的坯體含水 率不超過4%時,即可入窯燒成。但也要防止坯體過分 干燥,因為過分干燥的坯體發(fā)脆,不利于搬運。

  燒成一般燒成溫度控制在1200~1 2。2結(jié)合劑的選擇漂珠屬非塑性材料,顆粒細小,比表面積大,合理選擇結(jié)合劑并確定其用量是生產(chǎn)漂 珠磚的關(guān)鍵之一。 常用的結(jié)合劑包括無機型、有機型和復(fù)合型三 類:無機型結(jié)合劑有耐火粘土、水玻璃、硫酸鋁、磷酸 二氫鋁、氯化鋁等;有機型結(jié)合劑有糊精、羧甲基纖維 素、酚醛樹脂、尿醛樹脂等;復(fù)合型結(jié)合劑是指將兩種 或幾種結(jié)合劑混在一起使用的結(jié)合劑。 這里需要指出,對使用的結(jié)合劑,一般需預(yù)作處 理。如以耐火粘土為結(jié)合劑時,要選擇那些具有高塑 性和高分散性的,在使用前要進行細碎處理;以樹脂 類為結(jié)合劑時,則要事先進行稀釋,像糊精和羧甲基 纖維素等要預(yù)先使之水解。此外,生產(chǎn)中還要根據(jù)輕 質(zhì)隔熱磚的技術(shù)要求及配方中漂珠的用量,選用不同 的結(jié)合劑,并確定其佳用量。

  生產(chǎn)工藝

  配方 制定漂珠磚配方時,應(yīng)根據(jù)漂珠的技術(shù)指 標(biāo),確定漂珠及結(jié)合劑的用量,并應(yīng)注意配方中生料 和熟料的比例。當(dāng)漂珠的物化性能發(fā)生變化時,應(yīng)及 時調(diào)整其用量和種類。配料時也可采取引入燒失物或 其他輕骨料的辦法以調(diào)整其體積密度和改善制品的一26一 2900C,保 溫2~4小時。燒成過程除應(yīng)嚴格燒成制度外,還要注意 裝車方法,否則會導(dǎo)致大量制品質(zhì)量下降。

  石家莊馬躍建材有限公司始建于1988年,位于河北省靈壽縣,地處太行腳下,礦產(chǎn)資源豐富,是集開采、選料、生產(chǎn)、加工、銷售于一體的專業(yè)非金屬礦產(chǎn)品生產(chǎn)廠家。公司主營:蛭石、石英砂、彩砂、漂珠、重晶石、白云石、海泡石、石棉 云母等非金屬礦產(chǎn)品,廣泛應(yīng)用于建筑、冶金、化工、輕工、機械、電力、石油、環(huán)保、制造玻璃,耐火材料,冶煉硅鐵,冶金熔劑,陶瓷,研磨材料,鑄造、建筑裝修、水磨石骨料、真石漆、彩砂涂料、農(nóng)業(yè)、節(jié)能等領(lǐng)域。

此文關(guān)鍵字:
亚洲国产精品激情在线观看_色婷婷综合久久久中文字幕_亚洲色无码播放亚洲成av_最新免费一区二区三区
